Назначение
- Для крепления токоведущих шин внутри силовых шкафов или сборок а также для неподвижной фиксации и изоляции частей,находящихся под напряжением, от корпуса и панелей сборки.
- Изоляторы шинные «Лесенка» используются при сборке НКУ различного назначения.
- Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk – Mould Composite).
- В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.
- Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
- Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, не горюч и ударопрочен.

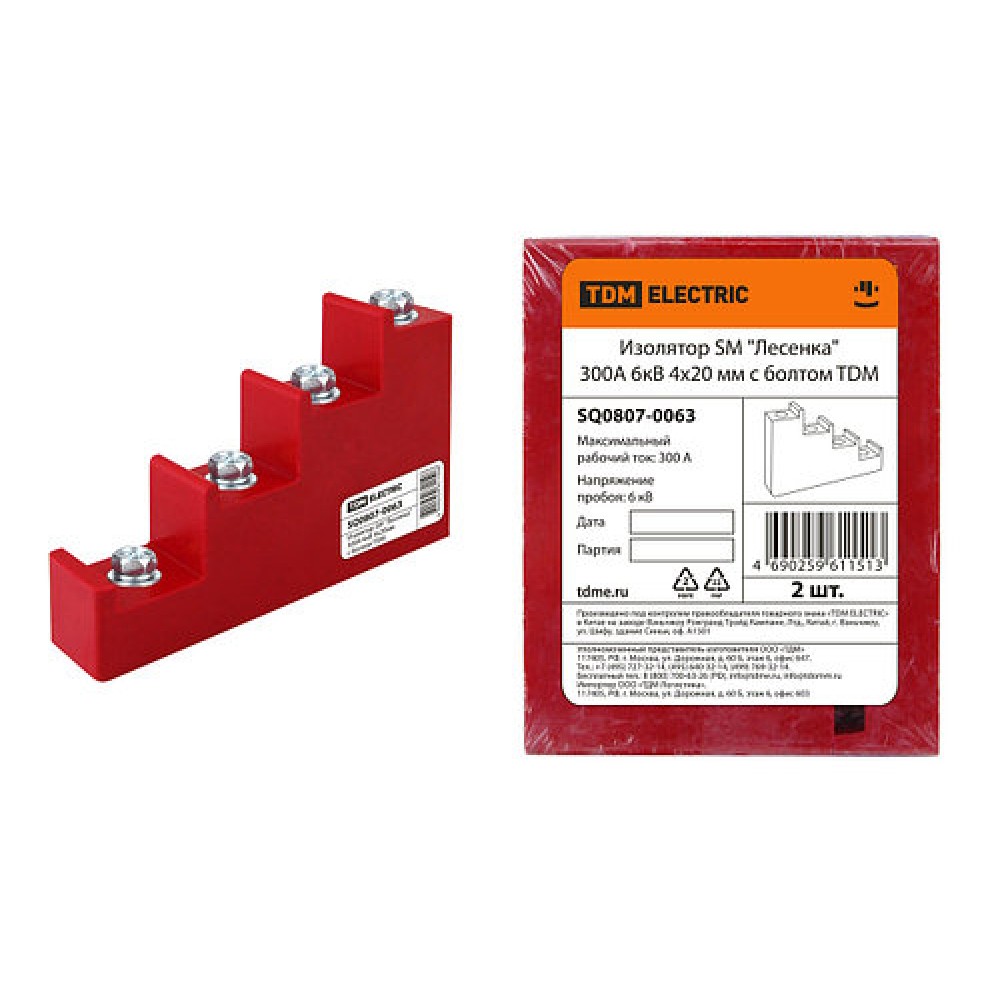

- Изолятор SM "Лесенка" 300А 6кВ 4х20мм по 2 шт.Изолятор SM "Лесенка" 450А 9кВ 4х30мм по 2 шт.Изолятор SM "Лесенка" 600А 12кВ 4х40мм по 2 шт.Изолятор SM "Лесенка" 700А 15кВ 4х30мм по 2 шт.Изолятор SM "Лесенка" 900А 18кВ 4х40мм по 2 шт.
- Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
- Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
- Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Характеристики
| Наименование параметра | Значение | ETIM ID |
|---|---|---|
| Оттенок цвета производителя | - | |
| Код класса ETIM | EC001166 | |
| Серия | Лесенка | |
| Серия маркетинг | - | |
| Страна происхождения | КИТАЙ | |
| ШтрихКод ЕАН | 4690259611506 | |
| Вес Нетто | 0.19 | |
| Количество полюсов | 4 | EF001391 |
| Макс. номин. ток, А | * | EF007926 |
| Метрический размер болта (М..) | 6 | EF003649 |
| Расстояние между шинами, мм | 25 | EF002638 |
