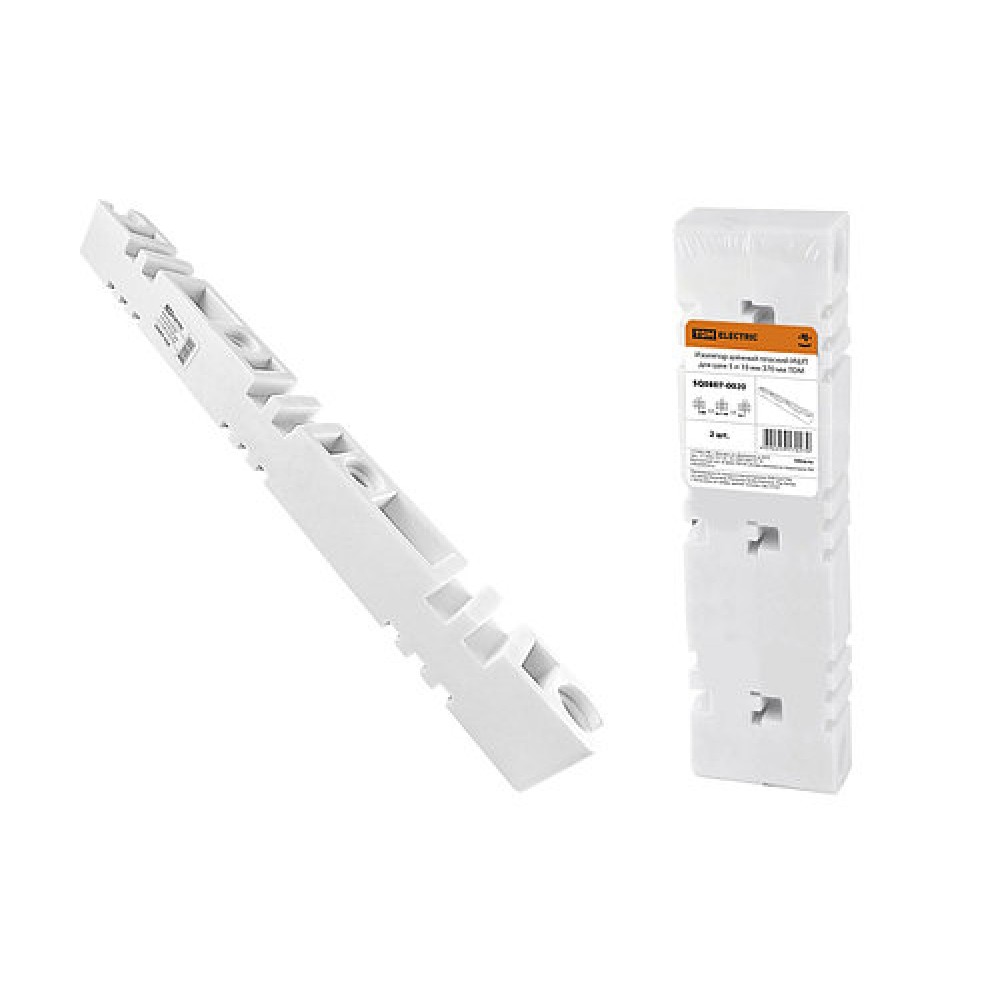

Изолятор шинный плоский ИШП 3П для шин 5 и 10 мм, длина 370 мм, межшинное растояние 125 мм TDM

• Предназначены для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током 250 А – 4000 A.

• Используются при сборке НКУ различного назначения.

• Материал изоляторов – армированный стекловолокном полиэстр.
• Материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой.

• Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
• Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы.
• Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи 250 – 4000 A.

• ИШП для шин 5 и 10 мм 180 мм по 2 шт.ИШП для шин 5 и 10 мм 270 мм по 2 шт.ИШП для шин 5 и 10 мм 370 мм по 2 шт.H=20 мм для ИШП по 2 шт.H=30 мм для ИШП по 2 шт.H=40 мм для ИШП по 2 шт.H=50 мм для ИШП по 2 шт.H=60 мм для ИШП по 2 шт.H=70 мм для ИШП п

• Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек.
• Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки.
• В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.
• Шины устанавливаются по шкафу минимум на двух парах изоляторов.
• Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек.
